Dodatna (druga) zunanja antena za Fonero

Router Fonera? (2100) ima na osnovnem vezju prosto mesto za zunanjo anteno?, poimenovano antenna 1. Obstoječa antena? je priključena na mesto antenna 2.

Za priključitev zunanje antene? potrebujemo tako imenovan pigtail priključek. Le tega lahko izdelamo iz:

• RP-SMA? ženskega konektorja krimp za RG58 ali RG174 (2.8 €)
• antenski kabel? RG175 (0.05 €)
• termoskrčljive cevke (izolacija, boužire)

Najprej odpremo ohišje tako, da odvijačimo vijaka skrita pod sprednjima nožicama.

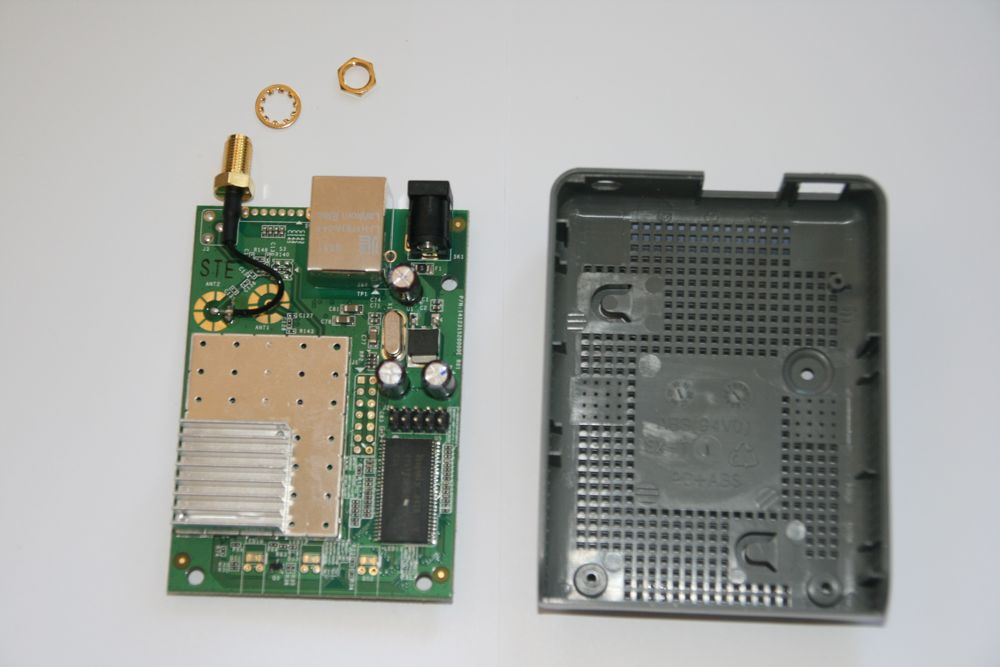

Nato odvijačimo obstoječ antenski konektor iz ohišja in ločimo osnovno vezje od ohišja.

Pripravimo potreben material.

Poiščemo sredino med ethernet (mrežnim) in obstoječim antenskim konektorjem? in s špico naredimo luknjico.

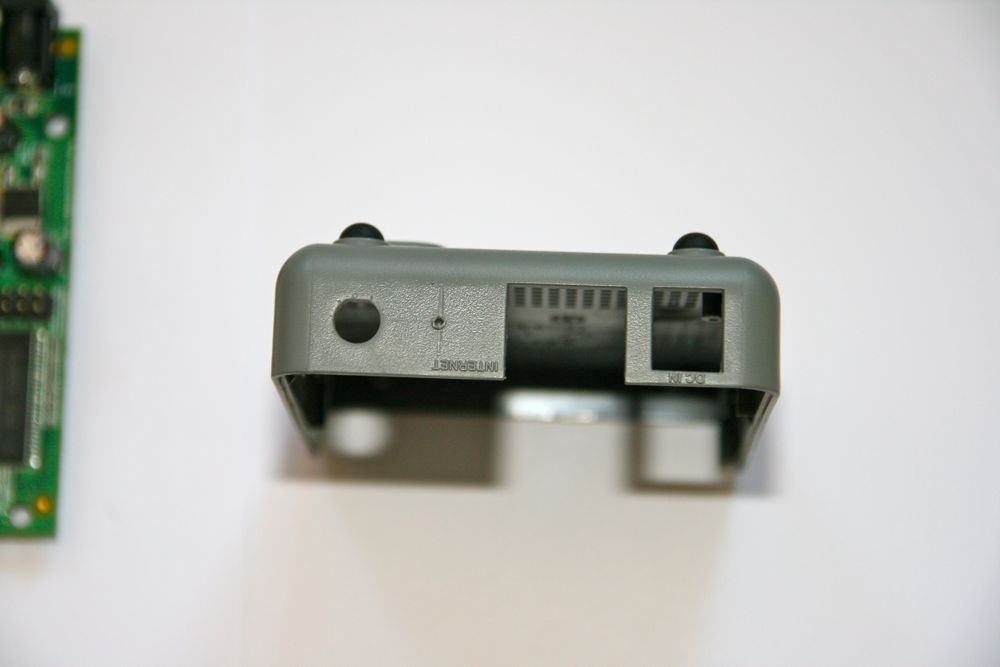

Izvrtamo luknjo premera 6.2 mm. Lahko tudi izvrtamo luknjo 6mm in jo po potrebi povečamo z nožem.

Previdno odstranimo zunanjo izolacijo v dolžini konektorja?.

Oplet kabla zvijemo nazaj in odščipnemo polovico sredinskega vodnika.

Zacinimo sredinski kontakt in dodamo dva koščka termoskrčljive cevke, tako da se sredinska žila tesno prilega notranjosti konektorja?.

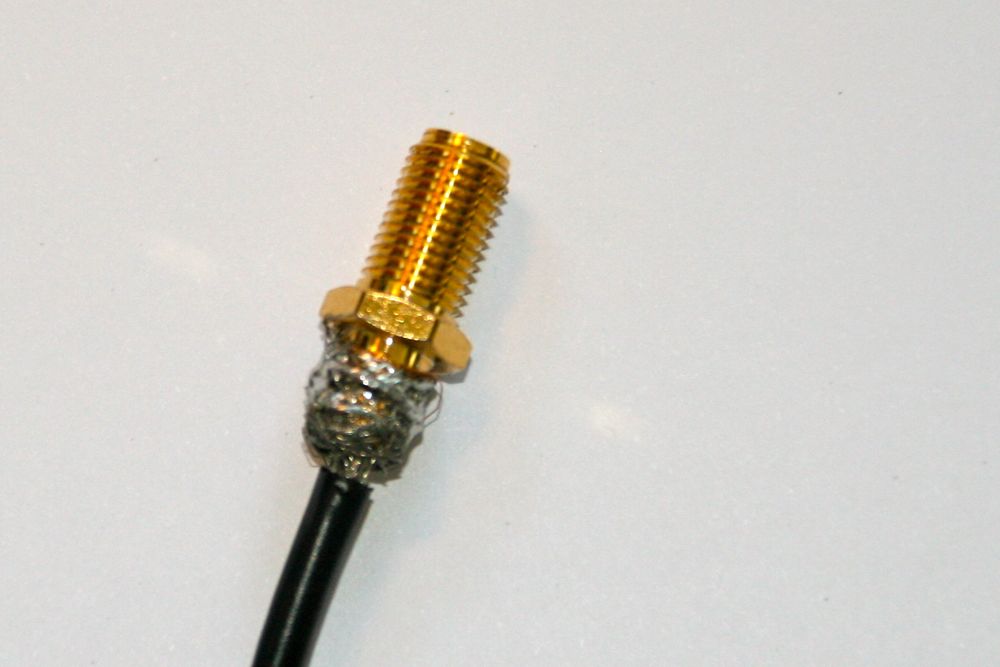

Razporedimo oplet na zato namenjenem zunanjem delu konektorja? in ga pocinimo.

Pritrdimo in zaščitimo konektor? z termoskrčljivo izolacijo.

Pricinimo sredinsko žilo drugega konca koaksialnega kabla? na sredinski kontakt priključitvenega mesta antenna 1. Pricinimo oplet koaksialnega kabla? na dva izmed 7 padov priključitvenega mesta antenna 1.

Vstavimo in privijemo oba konektorja? v ohišje, vrnemo vezje.

Modifikacija je končana. Zapremo ohišje routerja?.

Uporaba

Dodaten antenski priključek je koristen, če želimo uporabiti dve enaki/primerljivi anteni?, ki pokrivata enako/primerljivo področje, in uporabiti diversity, saj s tem lahko omogočimo boljšo povezljivost uporabnikov na točko ne gleda na položaj njihovega računalnika (oziroma antene? v njem). V ta namen lahko uporabimo kar originalni anteni? in ju pritrdimo pod pravim kotom:

Pri uporabi zunanjih večjih anten? in povezovanju z drugimi točkami se morebitna prednost takšnega pristopa poslabša, saj ima router? še vedno le en radio in lahko uporablja le eno anteno? hkrati (saj gre le za diversity in ne MIMO), kar pomeni, da če prilagaja uporabljeno anteno? uporabnikom, potem poslabša povezovanje z drugimi točkami.

Za uporabo dveh anten? na Foneri? moramo ustrezno nastaviti tudi firmware točke, kar storimo tako, da v nastavitvah točke na bazi točk nastavimo diversity opcijo na Auto. Seveda moramo potem še poflashati router?.
